U području srednjenaponskih razvodnih uređaja, razumijevanje razlike između primarnih i sekundarnih kola je ključno i za profesionalce u elektroindustriji i za one koji žele donijeti informirane odluke o sistemima distribucije energije. Kao dobavljač rasklopnih uređaja srednjeg napona, iz prve ruke sam svjedočio uticaju koji jasno razumijevanje ovih kola može imati na efikasnost, sigurnost i pouzdanost električnih instalacija. U ovom postu na blogu ću se pozabaviti ključnim razlikama između primarnih i sekundarnih krugova u rasklopnim uređajima srednjeg napona, istražujući njihove funkcije, komponente i važnost u distribuciji energije.
Primarni krugovi u srednjenaponskim razvodnim uređajima
Primarni krug u srednjenaponskoj rasklopnoj jedinici odgovoran je za prenošenje glavne električne energije od izvora do opterećenja. Radi na srednjim naponskim nivoima, obično u rasponu od 1 kV do 36 kV, i dizajniran je da podnese visoke struje i napone. Primarni krug uključuje komponente kao što su prekidači, prekidači za isključivanje, osigurači i sabirnice, koje rade zajedno na kontroli, zaštiti i distribuciji električne energije.
Komponente primarnog kola
- Prekidači:Prekidači su najkritičnija komponenta primarnog kola. Dizajnirani su da automatski prekinu protok struje u slučaju preopterećenja, kratkog spoja ili drugog električnog kvara. Prekidači se mogu klasifikovati u različite tipove, uključujući vazdušne prekidače, vakuumske prekidače i SF6 prekidače, svaki sa svojim prednostima i primenom.
- Prekidači za isključivanje:Prekidači se koriste za izolaciju prekidača ili druge opreme od izvora napajanja za potrebe održavanja ili popravke. Oni pružaju vidljiv prekid u strujnom krugu, osiguravajući sigurnost osoblja koje radi na opremi.
- Osigurači:Osigurači su još jedan tip uređaja za zaštitu od prekomjerne struje koji se koristi u primarnom kolu. Sastoje se od metalne žice ili trake koja se topi kada struja pređe određenu vrijednost, prekidajući protok struje i štiteći opremu od oštećenja.
- sabirnice:Sabirnice su provodne šipke ili trake koje se koriste za distribuciju električne energije unutar razvodnog uređaja. Oni pružaju put niskog otpora za protok struje i obično su napravljeni od bakra ili aluminija.
Funkcije primarnog kola
- Distribucija struje:Primarni krug je odgovoran za distribuciju električne energije od izvora do opterećenja. Osigurava da se energija isporučuje bezbedno i efikasno različitoj električnoj opremi i sistemima povezanim sa razvodnim uređajem.
- Zaštita od prekomjerne struje:Primarni krug uključuje uređaje za zaštitu od prekomjerne struje kao što su prekidači i osigurači, koji su dizajnirani da zaštite opremu od oštećenja uzrokovanih prekomjernom strujom. U slučaju preopterećenja ili kratkog spoja, ovi uređaji automatski prekidaju protok struje, sprječavajući oštećenje opreme i osiguravajući sigurnost osoblja.
- Izolacija greške:Primarni krug također uključuje prekidače za isključivanje, koji se koriste za izolaciju neispravne opreme od izvora napajanja. Ovo omogućava bezbedno održavanje i popravku opreme bez prekida napajanja drugih delova sistema.
Sekundarni krugovi u srednjenaponskim razvodnim uređajima
Sekundarni krug u srednjenaponskoj rasklopnoj jedinici je odgovoran za kontrolu, nadzor i zaštitu primarnog kola. Radi na niskim naponskim nivoima, obično u rasponu od 120 V do 600 V, i dizajniran je da obezbijedi siguran i pouzdan način kontrole rada primarnog kola. Sekundarni krug uključuje komponente kao što su kontrolni releji, brojila, senzori i komunikacijski uređaji, koji rade zajedno kako bi osigurali pravilno funkcioniranje razvodnog uređaja.
Komponente sekundarnog kola
- Kontrolni releji:Upravljački releji se koriste za kontrolu rada prekidača i druge opreme u primarnom krugu. Oni primaju signale iz upravljačkog sistema i koriste te signale za otvaranje ili zatvaranje prekidača, kao i za obavljanje drugih upravljačkih funkcija.
- Metri:Mjerači se koriste za mjerenje različitih električnih parametara kao što su napon, struja, snaga i energija. Oni pružaju informacije u realnom vremenu o radu razvodnog uređaja i pomažu da se osigura da sistem radi u okviru specificiranih granica.
- Senzori:Senzori se koriste za detekciju različitih električnih i neelektričnih parametara kao što su temperatura, pritisak i vlažnost. Oni daju povratnu informaciju kontrolnom sistemu, omogućavajući mu da prati stanje opreme i preduzme odgovarajuće mjere ako je potrebno.
- Komunikacijski uređaji:Komunikacijski uređaji se koriste za prijenos podataka između rasklopnog uređaja i upravljačkog sistema. Oni omogućavaju daljinsko praćenje i kontrolu razvodnog uređaja, kao i razmjenu informacija između različitih dijelova električnog sistema.
Funkcije sekundarnog kola
- Kontrola i nadzor:Sekundarni krug je odgovoran za kontrolu rada primarnog kruga i praćenje njegovog učinka. Omogućava daljinsko upravljanje prekidačem i drugom opremom, kao i praćenje različitih električnih parametara kao što su napon, struja i snaga.
- Zaštita i alarm:Sekundarni krug uključuje zaštitne releje i druge uređaje koji su dizajnirani za otkrivanje električnih kvarova i drugih abnormalnih stanja u primarnom kolu. U slučaju kvara, ovi uređaji automatski šalju signal kontrolnom sistemu, koji tada može poduzeti odgovarajuće mjere kako bi zaštitio opremu i osigurao sigurnost osoblja.
- Komunikacija i integracija:Sekundarni krug također uključuje komunikacione uređaje koji omogućavaju razmjenu podataka između razvodnog uređaja i upravljačkog sistema. Ovo omogućava integraciju rasklopnog uređaja u veći električni sistem, kao i daljinsko praćenje i kontrolu sistema.
Ključne razlike između primarnog i sekundarnog kruga
Sada kada smo istražili funkcije i komponente primarnog i sekundarnog kola u srednjenaponskim sklopnim uređajima, pogledajmo bliže ključne razlike između ova dva kola.
Voltage Level
Primarni krug radi na srednjim naponskim nivoima, obično u rasponu od 1 kV do 36 kV, dok sekundarni krug radi na niskim naponima, obično u rasponu od 120 V do 600 V. Ova razlika u nivou napona je zbog različitih funkcija dva kola. Primarni krug je odgovoran za prenošenje glavne električne energije od izvora do opterećenja, dok je sekundarni krug odgovoran za kontrolu, praćenje i zaštitu primarnog kola.
Trenutni kapacitet
Primarni krug je dizajniran da podnese velike struje i napone, dok je sekundarni krug dizajniran da podnese niske struje i napone. Ova razlika u strujnom kapacitetu je posljedica različitih funkcija dvaju kola. Primarni krug je odgovoran za prenošenje glavne električne energije od izvora do opterećenja, dok je sekundarni krug odgovoran za kontrolu, praćenje i zaštitu primarnog kola.
Komponente
Primarni krug uključuje komponente kao što su prekidači, prekidači, osigurači i sabirnice, koje su dizajnirane da podnose visoke struje i napone. Sekundarni krug uključuje komponente kao što su kontrolni releji, brojila, senzori i komunikacijski uređaji, koji su dizajnirani za rukovanje niskim strujama i naponima.
Funkcija
Primarni krug je odgovoran za distribuciju električne energije od izvora do opterećenja, dok je sekundarni krug odgovoran za kontrolu, praćenje i zaštitu primarnog kola. Primarni krug osigurava da se napajanje isporučuje sigurno i efikasno do različite električne opreme i sistema povezanih na razvodni uređaj, dok sekundarni krug osigurava da primarni krug radi u određenim granicama i da se sve greške ili abnormalni uvjeti otkriju i otklone na vrijeme.
Važnost razumijevanja razlike
Razumijevanje razlike između primarnih i sekundarnih kola u srednjenaponskim rasklopnim uređajima je ključno iz nekoliko razloga. Prvo, omogućava pravilan dizajn i odabir komponenti sklopnog uređaja, osiguravajući da sistem može ispuniti specifične zahtjeve aplikacije. Drugo, pomaže da se osigura sigurnost i pouzdanost električne instalacije, jer je pravilno funkcioniranje primarnog i sekundarnog kruga od suštinskog značaja za sprječavanje električnih nesreća i oštećenja opreme. Konačno, omogućava efikasan rad električnog sistema, jer pravilna kontrola i nadzor primarnog kola može pomoći u optimizaciji korištenja električne energije i smanjenju troškova energije.
Naša ponuda rasklopnih uređaja srednjeg napona

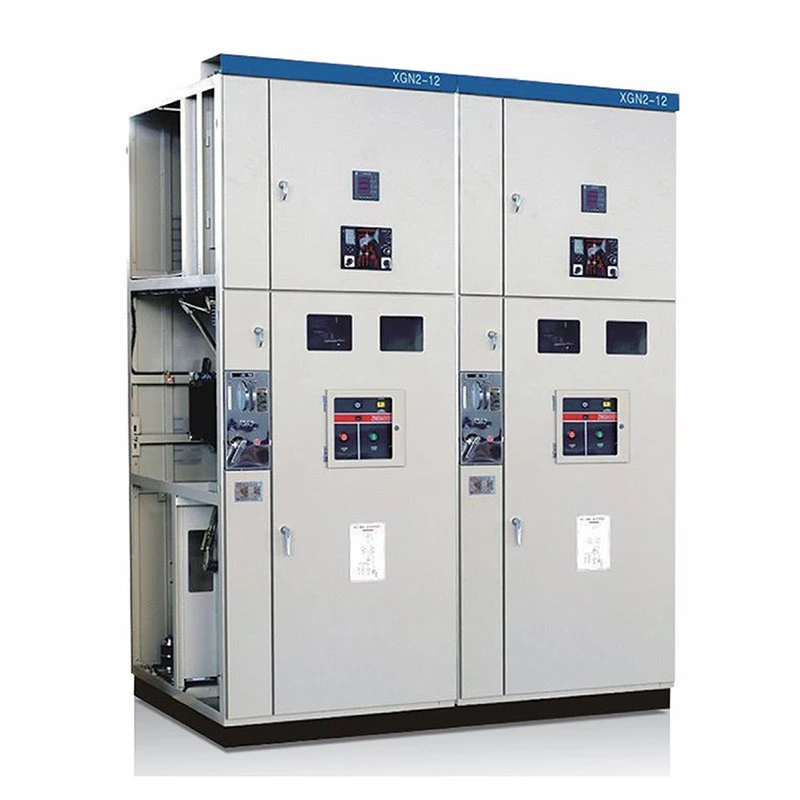

Kao dobavljač rasklopnih uređaja srednjeg napona, nudimo širok spektar proizvoda koji zadovoljavaju potrebe različitih aplikacija. NašFiksni AC metalni sklopni uređaj tipa kutijeje dizajniran za upotrebu u unutrašnjim i vanjskim aplikacijama, pružajući pouzdanu i efikasnu distribuciju energije. NašUklonjivi električni razvodni uređaj obložen metalomidealan je za aplikacije u kojima je potrebno jednostavno održavanje i fleksibilnost, omogućavajući brzu i jednostavnu zamjenu prekidača i drugih komponenti.
Kontaktirajte nas za potrebe srednjenaponskih razvodnih uređaja
Ako ste na tržištu rasklopnih uređaja srednjeg napona, voljeli bismo čuti od vas. Naš tim stručnjaka može vam pomoći da odaberete pravu razvodnu opremu za vašu primjenu, kao i da vam pruži podršku i uslugu koja vam je potrebna da osigurate uspješnu instalaciju i rad vašeg sistema. Kontaktirajte nas danas kako biste saznali više o našim proizvodima i uslugama i razgovarali o vašim potrebama srednjenaponskih razvodnih uređaja.
Reference
- Kvalitet elektroenergetskih sistema, Roger C. Dugan, Mark F. McGranaghan i Surya Santoso
- Priručnik za srednjenaponske sklopne uređaje, Siemens AG
- Priručnik za proračune električne energije, Hadi Saadat
